一、產品介紹：

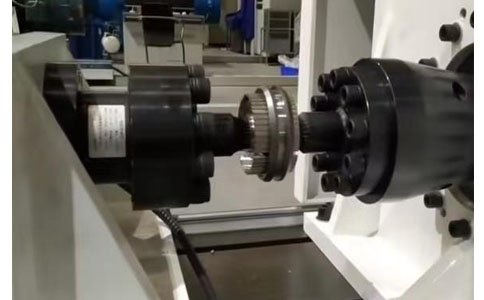

輪軸嚙合扭轉試驗機是用來測試傳動系統中輪軸，如齒輪、傳動軸等與相關部件在嚙合狀態下承受扭轉載荷性能的專用設備。主要用于評估材料、齒輪副或傳動系統在動態扭轉力作用下的強度及嚙合特性。

執行標準：

JB/T 9370-1999《扭轉試驗機 技術條件》

JJG 269-2006《扭轉試驗機檢定規程》

GB/T 2611-2007《試驗機 通用技術要求》

工作原理：

通過驅動系統帶動輪軸進行扭轉運動，同時扭矩測量系統和角度測量系統實時監測輪軸所承受的扭矩和扭轉角度。在試驗過程中，控制系統根據預設的試驗參數，自動控制驅動系統的輸出，使輪軸按照一定的扭矩 - 角度曲線進行扭轉。通過對測量數據的分析，可以評估輪軸嚙合部件的扭轉強度、剛度、疲勞性能等關鍵指標，以及研究輪軸與嚙合部件之間的嚙合特性和相互作用。

二、主要功能：

1、模擬輪軸與齒輪、聯軸器等部件在實際工況下的嚙合狀態。

2、施加靜態或動態扭轉載荷，測試七抗扭強度、扭矩傳遞能力及耐久性。

3、分析嚙合過程中的應力分布、變形量及振動特性。

三、技術參數：

MAX扭矩：500NM

扭矩精度：≤±0.5%

扭矩分辨率：0.1N.m

扭轉角度：0-360°

扭轉角度測量精度：±0.1%

轉速范圍：0.1-10000rpm（可調節）

夾具使用輪軸直徑：20-200mm（根據客戶需求定制）

頻率響應：≥10HZ

電源：380v 50Hz

四、控制系統與軟件：

1、PLC：實現多通道同步控制，如扭矩、轉速、角度。

  伺服驅動器：支持閉環控制，響應時間≤1ms

2、軟件功能：

測試模塊：靜態扭轉曲線繪制（扭矩-轉角關系）；傳動效率計算（輸入/輸出扭矩比）。

安全保護：過載停止、緊急制動、溫度報警等。

五、應用領域

1、汽車制造行業：用于汽車傳動軸、半軸等輪軸部件的研發、生產和質量控制，確保輪軸在傳遞動力過程中能夠承受各種復雜的扭矩和扭轉角度，提高汽車傳動系統的可靠性和耐久性。

2、機械制造行業：廣泛應用于各類機械設備中輪軸部件的性能測試，如工業減速機、起重機、數控機床等，為機械產品的設計優化和質量提升提供重要的試驗依據。

3、科研機構和高校：用于開展輪軸力學性能、嚙合理論等方面的研究，探索新材料、新結構在輪軸部件中的應用，為推動輪軸技術的發展提供理論支持和試驗驗證。
