加載平穩吊籃安全繩拉力試驗機

一、產品簡介微機控制吊籃安全繩拉力試驗機主要適用于對電纜、鋼絲繩、錨鏈、纜繩、絕緣子等構件進行抗拉強度或耐受試驗，也適用于對金屬材料或非金屬材料的抗拉強度試驗。...

產品詳情

一、產品簡介

　　微機控制吊籃安全繩拉力試驗機主要適用于對電纜、鋼絲繩、錨鏈、纜繩、絕緣子等構件進行抗拉強度或耐受試驗，也適用于對金屬材料或非金屬材料的抗拉強度試驗。滿足GB/T4056-2008《絕緣子串元件的球窩連接尺寸》

　　二、性能特點

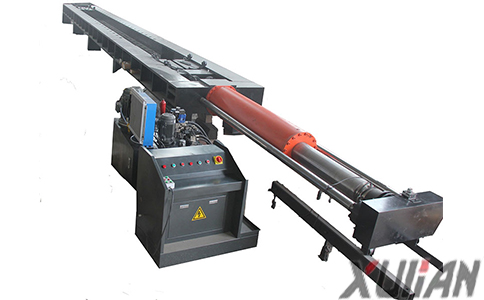

　　1 吊籃安全繩拉力試驗機主機：

　　機體采用鋼板焊接精加工框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構；

　　后夾頭座采用手動推動方式進行試驗空間有級調整；

　　主機外形在滿足臥式試驗設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、美觀性達到完美統一；

　　操作靈活方便，加載緩慢平穩,機體承載能力強。

　　2吊籃安全繩拉力試驗機油源系統（泵站）：

　　一套模塊化設計隨動增壓伺服液壓系統，采用國內知名品牌電機，日本原裝進口低噪聲高壓齒輪泵，意大利ATOS伺服閥；

　　油箱：全封閉標準油箱，配油溫計、液位計，jing密高壓過濾器，空氣濾清器等，并帶有油溫、液位、油阻保護與指示裝置；

　　吊籃安全繩拉力試驗機具有溫度過限、濾油器堵塞、液位過低等自動停機或報警功能；

　　管路系統：主油缸加載器、夾頭作動器的液壓管路采用高壓軟管連接。

　　3吊籃安全繩拉力試驗機控制系統：

　　雙通道控制板全部采用數字化電路，結構一致，提高了各通道的互換性；

　　計算機屏幕完成集成的數據控制顯示與試驗曲線顯示功能；

　　數據存儲功能完善，可進行歷史數據再現與圖形顯示；

　　三、技術參數

　　吊籃安全繩拉力試驗機試驗力（KN）;2000

　　試驗力示值相對誤差;≤示值的±0.5%

　　試驗力測力范圍(KN);10-2000

　　位移示值相對誤差;0.001

　　拉伸空間;按用戶要求定制

　　空間調整方式;插銷固定、調整間距500mm或1000mm

　　吊籃安全繩拉力試驗機活塞加載速度;0-100

　　活塞空載速度;0-250

　　活塞行程;按用戶要求定制

　　圓試樣拉伸附具;Φ300

　　插銷式拉伸附具;按用戶要求定制

　　澆鑄式附具;按用戶要求定制

　　主機外形尺寸約mm;按用戶要求定制
