1、300kN構工程梁柱教學試驗系統主要用于力學加載試驗和土木工程相關***科研試驗，可方便對墻體、混凝土梁，鋼結構桁架等構件進行力學性能試驗，也可進行柱類、梁類、桁架類、框架類、節點類試驗。

2、反力架內部凈高度2.4m，立柱內部凈間距2m；加載橫梁與基座設計承載力大于300kN；橫梁截面高度不小于300mm，均布豎肋；基座頂部預留兩排安裝孔；鋼構表面涂刷防銹漆。

標配短柱承臺2個，承臺高度500mm，承臺下端板預留與基座連接接口。

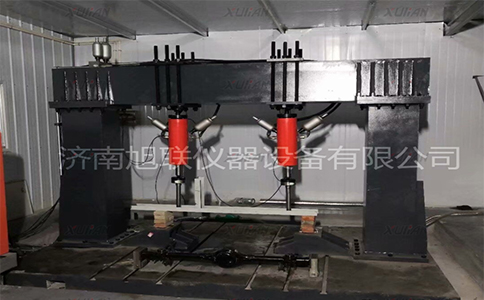

定制反力架-結構工程梁柱教學試驗系統

 一、結構工程教學實驗系統

主要功能：本設備采用自反力結構（適用于沒有建設反力地基的臨時實驗室），主要用于結構試驗教學，在加載框架內能夠進行鋼筋混凝土簡支梁試驗、鋼桁架靜荷載試驗。

1).    梁的靜載荷實驗系統

?  配置原則：一共配備4套系統，可以滿足一個班（分為6個組，每組6個人）同時進行教學實驗（其中兩個組進行鋼桁架試驗）

 組成：加載框架（如圖2所示）、手動泵6套、千斤頂6個、負荷傳感器6只、試驗附具、鋼桁架試樣2套、靜態應變儀2臺。

因為一個臺架內有兩套鋼桁架，所以可以滿足兩個組同時進行試驗。

工作原理：

手動控制泵站壓力通過千斤頂給被測梁加載，負荷傳感器和應變片信號傳送到靜態應變儀上，A/D轉換后傳給計算機進行數據處理，繪制力-應變曲線。
